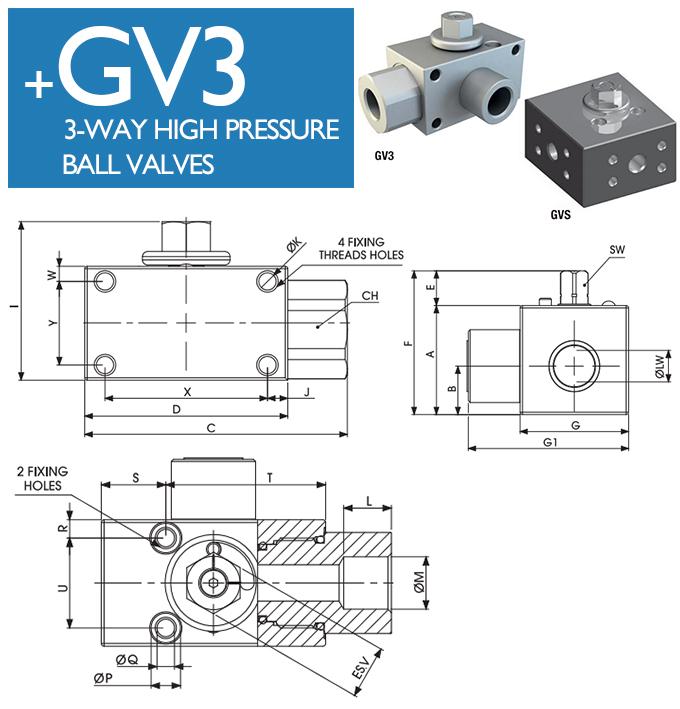

GV3 三通型四角開關

GV3 DIN/ISO 228 BSPStandard

TYPE PN DN A B C D E F G I J ØK Y X
GV3 G 1/4 50 Mpa 6 40 17,4 85,5 67 14,5 54,5 37 57,5 5,5 M6 33 56
GV3 G 3/8 50 MPa 10 40 19,5 88,5 70 14,5 54,5 37 57,5 7 M6 33 56
GV3 G 1/2 50 MPa 13 45 20 103,5 80 14,5 69,5 45 62,5 8 M8 33 64
GV3 G 3/4 35 MPa 20 55 23,4 129,5 101 18,5 73,5 55 77,5 10,5 M8 43 80
GV3 G 1 35 MPa 25 65 29,5 133,5 105 18,5 83,5 65 87,5 7,5 M8 53 90
GV3 G 1 1/4R 35 MPa 25 65 29,5 133,5 105 18,5 83,5 65 87,5 7,5 M8 53 90
GV3 G 1 1/4 35 MPa 32 80 33,5 133,5 105 18,5 98,5 80 103,5 9,5 M8 64 86



TYPE W L ØM CH ØP ØQ R S T U ES.V ØLW SW KG
GV3 G 1/4 3,5 15,5 G 1/ 4 27 10,5 6,25 6,5 14,5 52,5 24 19 6 9 1,08
GV3 G 3/8 3,5 17 G 3/ 8 32 10,5 6,25 6,5 16 54 24 19 10 9 1,15
GV3 G 1/2 6 17 G 1/ 2 36 10,5 6,25 6,5 23 57 32 19 13 9 1,362
GV3 G 3/4 6 21 G 3/ 4 45 13,5 8,25 7,5 25,5 75,5 40 24 20 14 2,51
GV3 G 1 6 24 G 1 55 13,5 8,25 8,5 27,5 77,5 48 24 25 14 3,564
GV3 G 1 1/4R 6 24 G 11/ 4R 55 13,5 8,25 8,5 27,5 77,5 48 24 25 14 3,485
GV3 G 1 1/4 8 24 G 11/ 4 60 13,5 8,25 10 24,5 80,5 60 32 32 17 5,32
